Při manipulaci se sypkým materiálem upoutá pozornost samotný dopravní pás. Je viditelná, drahá a samozřejmě kritická pro provoz. Přesto součásti, které pás podpírají – sestavy válečků s dopravníkem, které den za dnem nesou zátěž tisíců tun materiálu – určují životnost pásu přímočařeji než jakýkoli jiný faktor. Špatně seřízený nebo zadřený váleček dopravníku vytváří místo opotřebení, které odírá kryt pásu, generuje teplo, zvyšuje spotřebu energie a v konečném důsledku způsobuje předčasnou výměnu pásu, která stojí desítky tisíc dolarů.

Válec pro přepravu dopravníkuvýrobci zareagovali specializovanými návrhy, které řeší specifické provozní problémy: hromadění materiálu, vedení pásu, odolnost proti nárazu a korozi prostředí. Mezi těmito specializovanými variantami slouží spirálová napínací kladka, paralelní hřebenová napínací kladka, napínací kladka typu obráceného V a napínací kladka keramického dopravníku každá pro odlišné aplikace. Tyto typy dopravníkových válečků sdílejí společné výrobní prvky – vysokofrekvenčně svařované trubky, nylonová těsnění s vysokou hustotou, ložiska a kruhová ocel – liší se však konfigurací povrchu a funkční optimalizací.

Proč je výběr válečku dopravníku důležitý

Dopravníkový systém je pouze tak spolehlivý jako jeho nosná válečková souprava. Nosný válec dopravníku podpírá pás a zatížení materiálu při zachování správného vyrovnání pásu. Když válec selže, následky se stupňují:

• Poškození pásu: Zadřený dopravníkový váleček se stane nehybným abrazivním povrchem a vyryje drážku do pohyblivého krytu pásu
• Zvýšený odpor: Nerotující nebo vysoce odolné válečky zvyšují spotřebu energie hnacího motoru
• Rozsypání materiálu: Nevyrovnané válečky umožňují nesprávné vedení pásu a vysypávání materiálu ze strany systému
• Strukturální namáhání: Nerovnoměrný odpor kladek vytváří změny napětí řemenu, které namáhá spoje a pohony

Níže popsané specializované konstrukce nesoucích válečků dopravníků se týkají specifických poruchových režimů běžných v konkrétních průmyslových odvětvích a aplikacích.

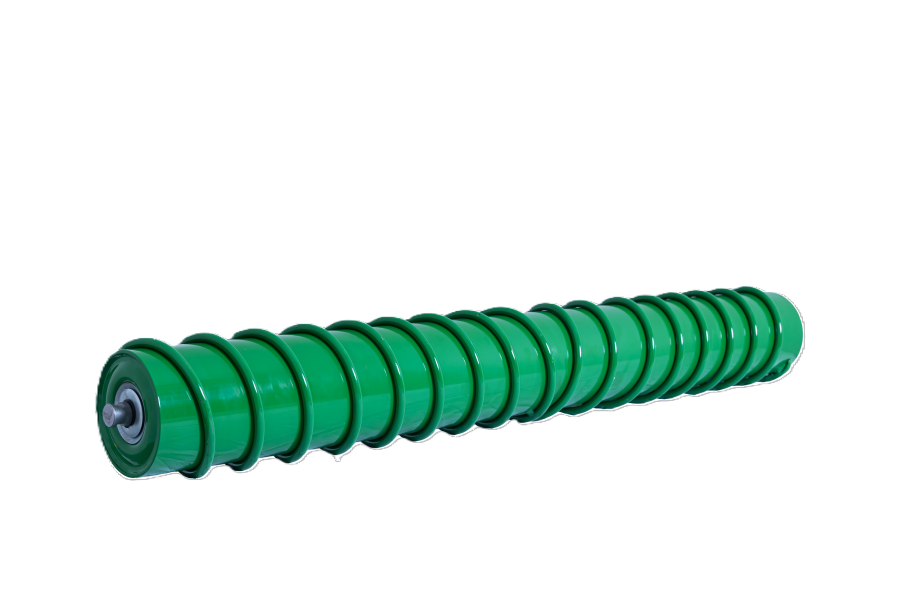

Spiral Idler: Samočištění pro lepivé materiály

Spirálové napínací kolo je varianta válečku nesoucího dopravník navržená pro aplikace, kde zpětný chod materiálu přilne k povrchu pásu. Spirálové napínací kolo je vyrobeno z vysokofrekvenčně svařovaných trubek, nylonových těsnění s vysokou hustotou, spirálových pružin, ložisek a kruhové oceli a má spirálovou konfiguraci povrchu.

Princip fungování

Když pás prochází přes spirálové napínací kolo, spirálový vzor vytváří různé kontaktní body, které narušují povrchové napětí mezi pásem a přilnutým materiálem. Lepkavé usazeniny – hlína, mokrý písek, drcená ruda s vlhkostí – se z povrchu pásu uvolňují, místo aby se hromadily na válečku dopravníku.

Klíčové aplikace

• Zpracování kameniva a písku
• Manipulace s hlínou a minerály
• Úpravny uhlí
• Jakýkoli pás přepravující lepkavé materiály nebo materiály s vysokou vlhkostí

Spirálová konstrukce snižuje potřebu samostatných škrabek a čističů pásů, které samy vyžadují údržbu a seřizování. Pro operátory, kteří hledají válec nesoucí dopravník s pasivní samočisticí schopností, poskytuje spirálová napínací kladka bezúdržbové řešení.

Parallel Comb Idler: Čištění vratného pásu se samočistící strukturou

Paralelní hřebenový válec je jedním typemdopravník nesoucí válecspeciálně konfigurované pro aplikace s vratným pásem. Je vyroben z vysokofrekvenčně svařovaných trubek, nylonových těsnění s vysokou hustotou, hřebenových pryžových kroužků, distančních vložek, ložisek a kruhové oceli.

Funkce vratného pásu

Na vratné straně dopravníkového systému – část pásu, která se pohybuje prázdný pod nosnou dráhou – se může zpětný úběr materiálu hromadit, odpadávat podél vratné cesty a vytvářet problémy s úklidem. Paralelní hřebenový válec je válec nesoucí dopravník určený k upevnění vratných pásů a zároveň zajišťuje aktivní čištění.

Samočistící vlastnosti

Pryžové kroužky ve tvaru hřebene vytvářejí na povrchu pásu mechanické čištění. Když vratný pás prochází přes tento válec nesoucí dopravník, přilnutý materiál se uvolňuje a odpadá, spíše než aby putoval s pásem k ocasní kladce. Mezi klíčové vlastnosti výkonu patří:

• Nízká hlučnost: Konstrukce hřebenu snižuje kontaktní hluk ve srovnání s válečky s pevným povrchem
• Silná stěna trubky: Zvýšená strukturální odolnost pro servis na vratné straně
• Flexibilní otáčení: Nízký valivý odpor minimalizuje ztráty výkonu
• Nízký odpor: Snížený odpor ložiska ve srovnání s běžnými vratnými kladkami

Pro zařízení, která se potýkají se zpětným transportem materiálu po vratných cestách dopravníku, nabízí paralelní hřebenový válec pasivní řešení čištění, které nevyžaduje žádné externí napájení nebo řídicí systémy.

Napínací kladka typu obráceného V: Potlačení řemene a sledování

Napínací kladka typu obrácené V je válec nesoucí dopravník, který se primárně používá k upevnění změny úhlu vratného pásu v systémech pásových dopravníků. Jeho primární funkcí je potlačení pásu – zabránění vylétnutí pásu nahoru a poškrábání konstrukčních součástí.

Funkce potlačení pásu

Na dlouhých dopravnících, zejména těch se šikmými sekcemi nebo vysokou rychlostí pásu, se může vratný pás zvednout z napínacích válců v důsledku dynamiky napětí pásu nebo strhávání vzduchu. Pás, který letí vzhůru, se dotýká konstrukční oceli – příčných nosníků, podélníků, chodníků – což způsobuje oděr krytu a potenciální poškození okraje pásu.

Konfigurace obráceného V tohoto dopravníkového nosného válečku vytváří profil, který zachycuje pás a drží jej dole, udržuje konzistentní kontakt a zároveň umožňuje volné otáčení. Na rozdíl od napínacích kladek s plochým zpětným chodem, které umožňují vertikální pohyb pásu, tvar obráceného V fyzicky omezuje polohu pásu.

Těsnění a ochrana životního prostředí

Oba konce tohoto dopravníkového válečku obsahují labyrintové těsnící struktury kombinované s oboustranně utěsněnými ložisky. Tento dvoubariérový systém poskytuje:

• Ochrana proti prachu: Labyrintová těsnění zabraňují vnikání jemných částic
• Voděodolnost: Oboustranná těsnění zabraňují vlhkosti ve vlhkém prostředí
• Prodloužená životnost ložisek: Vyloučení znečištění přímo koreluje s životností ložisek

U válečkových produktů s dopravníkem provozovaných v prašném nebo vlhkém prostředí – doly, lomy, venkovní skladové dopravníky – je kvalita těsnění často rozdílem mezi třemi měsíci a třemi roky životnosti.

Napínací kladka keramického dopravníku: Odolnost proti oděru a korozi

Keramická vodicí kladka dopravníku je válec nesoucí dopravník konstruovaný s povrchy z oxidu hlinitého (alumina), spíše než z oceli nebo pryže. Tento výběr materiálu poskytuje specifické výhody pro agresivní aplikace.

Vlastnosti materiálu

Keramika z oxidu hlinitého (Al₂O3) nabízí:

• Vysoká tvrdost: Přesahuje 80 na stupnici Rockwell HRA, výrazně tvrdší než ocel
• Odolnost vůči kyselinám: Není ovlivněna kyselými roztoky, které korodují ocelové válečky
• Odolnost vůči alkáliím: Chemicky stabilní v základním prostředí
• Odolnost proti oděru: Přežije kontakt s ostrými, tvrdými materiály, které by poškrábaly ocel nebo pryž

Vhodné aplikace

Keramický dopravníkový válec je široce používán v hornictví, písku a štěrku, metalurgii oceli, chemickém průmyslu a dalších průmyslových odvětvích, kde:

• Materiály s vysokou tvrdostí (železná ruda, taconit, žula) rychle opotřebovávají ocelové vodicí kladky
• Korozivní prostředí (výrobny hnojiv, manipulace s chemikáliemi) napadá ocelové povrchy
• Vysoké rychlosti pásu urychlují opotřebení povrchu konvenčního dopravníku nesoucího válečky

Kompromisy

Keramické vodicí kladky obvykle stojí více než ocelové kladky a jsou těžší, což vyžaduje zohlednění kapacity řemenového pohonu a konstrukční podpory. Avšak u provozů, u kterých dochází každých několik měsíců k výměně vodicích kladek z důvodu oděru, je vyšší životnost keramiky často důvodem k vyšší ceně. Keramický dopravníkový váleček nabízí delší intervaly mezi výměnami, což snižuje náklady na pracovní sílu a prostoje na údržbu.

Společné ukazatele kvality výroby

U všech typů válečků nesoucích dopravníky – spirálový, hřebenový, obrácený V, keramický – určité výrobní charakteristiky indikují kvalitu bez ohledu na konfiguraci.

Vysokofrekvenční svařované potrubí

Trubkové těleso dopravníkového válečku musí být rovné, kulaté a musí mít stejnoměrnou tloušťku stěny. Vysokofrekvenční svařování vytváří šev s minimálním vnitřním otřesem a konzistentní metalurgií. Nekvalitní trubky způsobují excentricitu válců, vytvářejí vibrace a chvění pásu.

Nylonové těsnění s vysokou hustotou

Těsnění vylučuje kontaminaci. Těsnění s nízkou hustotou absorbují vlhkost, bobtnají a ztrácejí účinnost. Nylon s vysokou hustotou zachovává rozměrovou stabilitu, zadržuje mazivo a zabraňuje vnikání nečistot. Těsnění válečku nesoucího dopravník je často součástí, která určuje životnost.

Ložiska

Oboustranně utěsněná ložiska (také nazývaná ložiska s uzavřenou životností) jsou předmazána a nevyžadují žádnou údržbu. Výběr válečkových ložisek dopravníku musí odpovídat požadavkům na zatížení a rychlost; poddimenzovaná ložiska předčasně selhávají, zatímco předimenzovaná ložiska zbytečně zvyšují náklady.

Kulatá ocel

Konce hřídelů a montážní plochy ložisek vyžadují dobrou kulatost a povrchovou úpravu. Nepřesné hřídele způsobují nesouosost, zatěžují ložiska nerovnoměrně a způsobují předčasné selhání sestavy válečku nesoucího dopravník.
